26 février 1987 – La NASA lance GOES-H

ImageHistoire de GOESHistory of Satellite Altimetry Missions | A history of satel… | FlickrGOES (Geostationary Operational Environmental Satellite) 2nd GenerationAPOD: 2012 February 26 - The Mysterious Rings of Supernova 1987ASatellite géostationnaireFalkland Islands visible geo-colour satellite image at 22-Oct-2021 09:20 AM NZDT. Clear skies.Les satellites géostationnaires sont la principale source d’images satellitaires pour la surveillance météorologique en temps réel.

Une vision systématique de la télédétectionEvolution of nano-satellites. | Download Scientific DiagramUn satellite géostationnaire est sur une orbite qui ne peut être atteinte qu’à une altitude très proche de 35 786 La Fig. 1.2 illustre quelques satellites météorologiques typiques en orbite géostationnaire par rapport aux satellites en orbite polaire.km (22 236 miles) et qui maintient le satellite fixe sur une longitude à l’ équateur . Le satellite apparaît immobile à une position fixe dans le ciel pour les observateurs au sol. Il y a plusieurs centaines de satellites de communication et plusieurs satellites météorologiques sur une telle orbite.GOES History │ GOES-R SeriesLes satellites météorologiques opérationnels américains comprennent le satellite environnemental opérationnel géostationnaire (GOES) utilisé pour l’avertissement à courte portée et la «diffusion immédiate» principalement pour répondre aux exigences du service météorologique national. L’approvisionnement, la conception et la fabrication de GOES sont supervisés par la National Aeronautics and Space Administration (NASA), tandis que toutes les opérations des satellites une fois en orbite sont effectuées par la National Oceanic and Atmospheric Administration (NOAA). Avant d’être lancés, les satellites GOES sont désignés par des lettres (-A, -B, -C). ImageUne fois qu’un satellite GOES est lancé avec succès, il est redésigné par un numéro (−1, −2, −3). Normalement, deux satellites GOES sont opérationnels. Les informations sur la série GOES sont présentées dans le tableau 1.1. La troisième génération de GOES, le nouveau programme de série de satellites GOES-R, composé de quatre satellites (de GOES-16), représente une amélioration significative des observations spatiales, temporelles et spectrales par rapport aux capacités de la série GOES précédemment opérationnelle. Par exemple, l’Advanced Baseline Imager (ABI) est le principal instrument de la série GOES-R pour l’imagerie de la météo, des océans et de l’environnement de la Terre. L’ABI fournit trois fois plus d’informations spectrales, quatre fois la résolution spatiale et une couverture temporelle plus de cinq fois plus rapide que le système précédent.During the next several years, there is an evolution of satellites... | Download Scientific DiagramLes missions opérationnelles européennes sont actuellement gérées par l’Organisation européenne pour l’exploitation de satellites météorologiques (EUMETSAT). Les programmes de satellites géostationnaires d’EUMETSAT comprennent le système Meteosat First Generation (jusqu’à Meteosat-7) de 1977 à 2017, quatre satellites Meteosat Second Generation (MSG) (MSG-1,2,3,4 ou Meteosat-8,9,10,11 ) de 2004 à 2025, et six MeteosatSatellites de troisième génération (MTG) de 2021 à 39. Les satellites MSG embarquent une impressionnante paire d’instruments : le Spinning Enhanced Visible and Infrared Imager (SEVIRI), qui a la capacité d’observer la Terre dans 12 canaux spectraux et de fournir des données d’image toutes les moitiés heure, et l’instrument Geostationary Earth Radiation Budget (GERB) qui soutient les études climatiques.AN OVERVIEW) Prof. U.R. Rao INDIA'S SPACE PROGRAM - ppt video online downloadLa série japonaise de satellites météorologiques géostationnaires (GMS) comptait cinq satellites à partir de 1977. Les satellites de transport multifonctionnels (MTSAT) sont les successeurs de la série de satellites GMS 1–5. Le MTSAT-2 de 2010 était également connu sous le nom de Himawari-7. Himawari-8 était opérationnel depuis juillet 2015 et Himawari-9 a commencé ses opérations de secours en mars 2017. Les deux satellites sont situés en orbite à environ 140,7 degrés Est et observeront les régions de l’Asie de l’Est et du Pacifique occidental pendant une période de 15 ans. L’Advanced Himawari Imager (AHI), similaire à ABI, possède six bandes multispectrales dans le spectre visible à proche infrarouge avec une résolution spatiale de 500 m et fournit des observations complètes du disque toutes les 10  et des images du Japon toutes les 2,5  minutes.Overview of ITU's History (5)La Chine a lancé huit des satellites géostationnaires de première génération nommés Fengyun (FY-2) de FY-2A à FY-2H depuis 1997. La deuxième génération de satellites météorologiques géostationnaires FY-4 a été lancée en décembre 2016, et plusieurs FY-4 satellites ont été prévus pour fournir un service jusqu’en 2037 lorsqueun programme successeur sera inauguré. L’imageur de rayonnement géosynchrone avancé (AGRI) à bord de FY-4 est la version correspondante d’ABI dans la série GOES-R. Il dispose de 14 bandes spectrales , délivrant des images de disque complètes toutes les 15  minutes à une résolution considérablement améliorée de 0,5 à 4  km.undefinedSurveillance des incendies avec la série GOES-RFirst Laser Space Debris Detection Made... in Daylight - Universe TodayLes satellites géostationnaires américains possèdent une bande sensible aux incendies depuis plus de 30 années. Dans les années 1990, l’ algorithme de combustion automatisée de la biomasse (ABBA) a été développé à l’aide des données des satellites environnementaux opérationnels géostationnaires (GOES)-7 et GOES-8, et il a été largement utilisé pour surveiller la combustion en Amérique du Sud. Son successeur, le feu de forêt ABBA (WFABBA), conçu pour fonctionner sur l’ensemble de l’hémisphère, est devenu un produit opérationnel en 2002, et il a ensuite été désigné comme produit de base, le premier jour, pour la série GOES-R.undefined GOES-R présente un bond en avant dans la capacité de détecter et de caractériser les incendies. Comme avec les précédents GOES, les images de niveau 1b peuvent être surveillées manuellement pour détecter les signaux d’incendie, et l’algorithme automatisé, l’algorithme de détection et de caractérisation des incendies (FDCA), fournit les emplacements et les caractéristiques des incendies, la puissance radiative du feu, la taille du feu et la température du feu à haute température. cadence temporelle. Les données FDCA sont utilisées par les modélisateurs d’aérosols et de fumée, leur fournissant des lignes de tendance qui peuvent améliorer leurs prévisions en remplaçant les hypothèses sur le comportement du feu. Les prévisionnistes du National Weather Service (NWS) utilisent les données FDCA et l’imagerie simple pour identifier les incendies, en particulier lorsque le danger d’incendie est élevé.undefinedHistoire de GOESHistory of space in the Territory | Department of Industry, Tourism and Trade

Depuis 1975, les satellites environnementaux opérationnels géostationnaires (GOES) fournissent en continu des images et des données sur les conditions atmosphériques et l’activité solaire (météo spatiale). Ils ont même aidé à la recherche et au sauvetage de personnes en détresse. Les produits de données GOES ont conduit à des prévisions météorologiques plus précises et plus opportunes et à une meilleure compréhension des conditions climatiques à long terme. La National Aeronautics and Space Administration (NASA) construit et lance les GOES, et la National Oceanic and Atmospheric Administration (NOAA) les exploite. En octobre 2015, la NOAA a célébré le 40e anniversaire du lancement du premier satellite GOES.

GOES A-C (1-3) : Les premiers satellites GOES étaient stabilisés en rotation, ne voyant la Terre qu’environ dix pour cent du temps et ne fournissaient des données qu’en deux dimensions (trois si vous considérez le temps). Il n’y avait aucune indication sur l’épaisseur des nuages, la teneur en humidité, la variation de température avec l’altitude ou toute autre information dans la dimension verticale.https://www.goes-r.gov/imagesContent/mission/goesHistory/GOES_A-C.jpgGOES D-H (4-7) : Dans les années 1980, la capacité a été ajoutée pour obtenir des profils verticaux de température et d’humidité dans toute l’atmosphère. Cette dimension supplémentaire a donné aux prévisionnistes une image plus précise de l’intensité et de l’étendue des tempêtes, leur a permis de surveiller les événements à évolution rapide et de prévoir le brouillard, le gel et le gel, les tempêtes de poussière, les crues soudaines et même la probabilité de tornades. Cependant, comme dans les années 70, l’imageur et le sondeur partageaient toujours le même système optique, ce qui obligeait les instruments à se relayer. De plus, les satellites étaient toujours stabilisés en rotation.https://www.goes-r.gov/imagesContent/mission/goesHistory/GOES_D-H.jpgGOES I-M (8-12) : GOES-I, lancé en 1994, a apporté une réelle amélioration dans la résolution, la quantité et la continuité des données. Les progrès de deux technologies étaient responsables : la stabilisation à trois axes du vaisseau spatial et des optiques séparées pour l’imagerie et le sondage. La stabilisation à trois axes signifiait que l’imageur et le sondeur pouvaient fonctionner simultanément. Les prévisionnistes disposaient de données beaucoup plus précises pour mieux localiser les tempêtes et les événements météorologiques potentiellement dangereux tels que la foudre et les tornades. Les satellites pourraient suspendre temporairement leurs balayages de routine de l’hémisphère pour se concentrer sur une petite zone d’événements évoluant rapidement afin d’améliorer les prévisions météorologiques à court terme.https://www.goes-r.gov/imagesContent/mission/goesHistory/GOES_I-M.jpgGOES N-P (13-15) : GOES-N, O et P ont encore amélioré la résolution de l’imageur et du sondeur avec le sous-système de navigation et d’enregistrement d’images, qui utilise des points de repère géographiques et des emplacements d’étoiles pour mieux localiser les coordonnées des tempêtes intenses. L’optique du détecteur a été améliorée et grâce à de meilleures batteries et à une plus grande puissance disponible, l’imagerie est continue.https://www.goes-r.gov/imagesContent/mission/goesHistory/GOES_N-P.jpgGOES (Geostationary Operational Environmental Satellite)undefined1987 26 février – . 23h05 GMT – . Site de lancement : Cap Canaveral . Complexe de lancement : Cap Canaveral LC17A . Famille LV : Thor . Lanceur : Delta 3924 . Spaceflight Now | Titan Launch Report | History of NOAA's environmental satellites

  • GOES 7 – . Charge utile : GOES H. Masse : 399 kg (879 lb). Nation : États-Unis . Agence : NOAA . Classe : Terre . Type : Satellite météo. Vaisseau spatial : GOES . Date des opérations terminées : 1998-01-01 . Chat satellite de l’USAF : 17561 . COSPAR : 1987-022A. Apogée : 35 797 km (22 243 mi). Périgée : 35 777 km (22 230 mi). Inclinaison : 1,20 degrés. Période : 1 436,20 min.Stationné à 83 degrés O. Vaisseau spatial engagé dans des applications pratiques et des utilisations de la technologie spatiale telles que la météo ou la communication (US Cat C). Positionné en orbite géosynchrone à 75 degrés W en 1987-1988 ; 108 degrés ouest à 98 degrés ouest en 1989-1992 ; 111 degrés ouest en 1992 ; 112 degrés O en 1993-1994 ; 135 degrés ouest en 1995 ; 98 deg W en 1996-1998 Au 5 septembre 2001 situé à 179,83 deg E dérivant à 0,023 deg W par jour. Au 9 mars 2007, situé à 176,12 W dérivant à 0,061 degré W par jour.

GOES (Satellite Environnemental Opérationnel Géostationnaire) 2ème GénérationHistory of JAXA's Earth Observation Satellite – JAXA Satellite Navigator / Space Technology Directorate ILa série de satellites environnementaux opérationnels géostationnaires (GOES) de 2e génération se composait d’un groupe de cinq satellites, nommés séquentiellement GOES-I, J, K, L et M et désignés par les numéros 8 à 12 à la place des lettres consécutives après le lancement. Les satellites étaient exploités par la National Oceanic and Atmospheric Administration (NOAA) et la National Aeronautics and Space Administration (NASA) et fournissaient une surveillance météorologique géostationnaire. Les cinq satellites ont été lancés entre 1994 et 2001, avec une durée de vie de 7 ans.First Laser Space Debris Detection Made... in Daylight - Universe Today

Domaine de mesure Atmosphère, gravité et champs magnétiques, océan, terre
Catégorie de mesure Vents atmosphériques, Imagerie polyvalente (océan), Aérosols, Bilan radiatif, Gravité, Mesures magnétiques et géodynamiques, Champs d’humidité atmosphérique, Type de nuage, quantité et température au sommet des nuages, Champs de température atmosphérique, Température de surface (océan), Eau liquide et précipitations taux, température de surface (terre), ozone, imagerie polyvalente (terre)
Mesure détaillée Profil du vent (horizontal), Contenu total en électrons (TEC), Température au sommet des nuages, Rayon effectif des aérosols (colonne/profil), Intensité des précipitations à la surface (liquide ou solide), Imagerie des nuages, Extinction des aérosols/Rétrodiffusion (colonne/profil), Humidité atmosphérique spécifique (colonne/profil), température du feu, fraction molaire O3, couverture fractionnelle du feu, température de la surface terrestre, hauteur du sommet des nuages, température atmosphérique (colonne/profil), imagerie de l’océan et rayonnement spectral sortant de l’eau, température de la surface de la mer, absorption des aérosols profondeur optique (colonne/profil), irradiance ascendante à ondes longues à TOA,Couverture nuageuse, Indice de stabilité atmosphérique, Champ magnétique (scalaire), Champ magnétique (vecteur)
Instruments S&R (GOES), SXI, SEM (GOES), imageur, sondeur, GOES Comms, DCS (NOAA), SEM/HEPAD, SEM/XRS-EUV, DCIS, VAS, LRIT, SEM/EPS, VISSR, SEM/MAG, WEFAX, SEM (POES)
Type d’appareil In situ, Sondeurs de température et d’humidité atmosphériques, Autre, Environnement spatial, Radiomètres d’imagerie multispectrale (vis/IR), Communications, Collecte de données
Manuel d’OT du CEOS Voir GOES (Geostationary Operational Environmental Satellite) 2nd Generation summary

Résumé – Capacités de missionNOAA-17 Polar-Orbiting Environmental Satellite Retired - SpaceRefLes instruments à bord du vaisseau spatial GOES de 2e génération comprenaient l’imageur GOES, le sondeur GOES, le moniteur d’environnement spatial (SEM), le satellite de recherche et de sauvetage (S&RSAT) et un système de collecte de données (DCS). L’imageur GOES était un instrument multispectral à cinq canaux qui imaginait la surface de la Terre pour analyser divers phénomènes météorologiques pour la surveillance et la prévision des tempêtes. Le sondeur GOES est un radiomètre à 19 canaux utilisé pour détecter l’énergie thermique émise et l’énergie solaire réfléchie afin de calculer les profils verticaux de température et d’humidité. Le SEM était un ensemble composé d’un capteur de particules d’énergie (EPS), d’un détecteur de protons et de particules alpha à haute énergie (HEPAD), d’un magnétomètre, d’un capteur de rayons X solaires (XRS) et d’un imageur de rayons X solaires (SXI). Ce package mesurait le rayonnement solaire dans les régions des rayons X et des ultraviolets extrêmes (EUV), ainsi que le champ magnétique et l’environnement des particules énergétiques pendant l’orbite. SXI a surveillé les rayons X du soleil pour détecter les éruptions solaires à un stade précoce afin d’assurer la sécurité des missions humaines et spatiales. S&RSAT a été utilisé pour détecter les signaux de détresse émis sur Terre.XXI century tower: Laser orbital debris removal and collision avoidance - ScienceDirectSpécifications de performances

L’imageur GOES a utilisé un télescope Cassegrain pour imager dans une bande du spectre visible (VIS), deux bandes infrarouges à ondes moyennes (MWIR) et deux bandes infrarouges thermiques (TIR), avec une résolution spatiale de 4 km x 4 km sur les bandes MWIR et TIR. La résolution dans la bande VIS était de 1 km x 1 km. Le sondeur GOES a également utilisé un télescope Cassegrain qui a imagé dans neuf bandes TIR, six bandes MWIR, trois bandes infrarouges à ondes courtes (SWIR) et une bande VIS. Le SEM a mesuré deux bandes de flux de rayons X solaires (XRS) et cinq bandes EUV, et a détecté des protons dans sept bandes, des particules alpha dans six bandes et des électrons dans trois bandes.

Les satellites fonctionnaient sur une orbite géostationnaire à une altitude de 35 786 km au-dessus de l’équateur.

Espace et composants matérielsundefinedLes engins spatiaux GOES de deuxième génération ont tous été construits par Space Systems/Loral (SS/L) et les capteurs ont été fournis par ITT (International Telegraph and Telephone) Aerospace. De plus, le vaisseau spatial a été conçu pour être modulaire, avec un module de propulsion, un module électronique, un panneau solaire, une voile solaire et un complément de capteur. Le module de propulsion était crucial pour ajuster l’orbite du satellite de la veille en orbite à l’orbite requise.Ground-Based Lasers Could Push Space Debris off Collision-Course Orbits - Universe TodayGOES est une série de satellites météorologiques conjointe NOAA/NASA. La NOAA est responsable du financement, des exigences et du fonctionnement du système en orbite. La NASA, sous contrat avec la NOAA, est responsable de l’approvisionnement, de la conception et du développement de l’engin spatial et de ses instruments, ainsi que du lancement de chaque satellite. La NOAA possède et exploite les satellites et fournit les services à la communauté des utilisateurs.

Arrière-plan

ATS-1 (Applications Technology Satellite) a été le premier satellite géostationnaire américain (lancé le 6 décembre 1966) avec la capacité de « voir les systèmes météorologiques » en imageant le disque complet de la Terre toutes les demi-heures avec une caméra à balayage rotatif. L’utilisation opérationnelle de l’imagerie ATS-3 (lancé le 6 novembre 1967) au NSSFC (National Severe Storm Forecast Center) et au NHC (National Hurricane Center) a suivi en 1972. Au total, six engins spatiaux faisaient partie de la série ATS. L’objectif principal de la série était de tester de nouvelles technologies (stabilisation de spin, stabilisation du gradient de gravité, démonstration de collecte de données à partir de terminaux distants, etc.) pour les communications et d’étudier l’environnement de l’orbite géostationnaire.Les yeux de la NOAA dans le ciel | Organisation météorologique mondialeLa NASA a développé deux satellites météorologiques synchrones (SMS-1, -2), qui ont été lancés le 17 mai 1974 et le 6 février 1975. Au total, huit satellites «GOES» supplémentaires de la même série ont été financés par la NOAA, le premier étant GOES-1 a été lancé le 16 octobre 1975. Le dernier satellite de cette première série (1ère génération) était GOES-7.

Le programme GOES est un élément clé des opérations du National Weather Service (NWS) des États-Unis. L’imagerie météorologique GOES et les données de sondage quantitatif représentent un flux continu et fiable d’informations environnementales utilisées pour soutenir les prévisions météorologiques, le suivi des tempêtes violentes et la recherche météorologique. La politique de la NOAA prévoit l’exploitation de deux satellites météorologiques en orbite géostationnaire. Chacun de ces engins spatiaux surveille près d’un tiers de la surface de la Terre : l’un surveille l’Amérique du Nord et du Sud et la majeure partie de l’océan Atlantique, l’autre l’Amérique du Nord et le bassin de l’océan Pacifique. GOES-Est est positionné nominalement à 75° de longitude ouest au-dessus de l’équateur, tandis que GOES-Ouest est positionné nominalement à 135° de longitude ouest au-dessus du plan de l’équateur. Les deux engins spatiaux fonctionnent ensemble pour produire une image complète de la Terre, de jour comme de nuit. La couverture s’étend approximativement de la longitude 20° ouest à la longitude 165° est. La mission GOES comprend le segment spatial et le segment sol.

En général, les observations météorologiques de GEO offrent des vues synoptiques répétitives de grandes régions de la Terre (environ 40 % de la surface de la Terre sont vues par un seul satellite) ; ils sont idéaux pour surveiller des phénomènes à grande échelle dans divers domaines tels que la météorologie, l’hydrologie et l’océanographie. Les satellites de GEO présentent une relation à position fixe, à signal constant et à couverture continue entre le vaisseau spatial et son segment sol (apparemment planant à une longitude particulière au-dessus de l’équateur à une altitude d’environ 35 800 km). Par conséquent, ils offrent une capacité de surveillance constante pour observer tout type de phénomènes météorologiques à évolution rapide (conditions météorologiques extrêmes telles que les tornades, les crues éclair, les tempêtes de grêle, les ouragans, etc.) ou les variations diurnes des événements météorologiques. En raison de leur position au-dessus de l’équateur, Les satellites GEO n’offrent qu’une vision déformée des régions polaires où ils ne sont pratiquement d’aucune utilité. A l’exception de ces régions de haute latitude, le système existant de satellites météorologiques géostationnaires donne une vision globale de notre planète. – Les observations par satellite GEO jouent également un rôle important dans le développement d’un système d’observation du climat.

De plus, les observations GEO sont utilisées pour estimer les précipitations pendant les orages et les ouragans pour les avertissements de crues soudaines, ainsi que pour estimer les accumulations de neige et l’étendue globale de la couverture de neige.

La plupart des engins spatiaux de météorologie GEO disposent, outre leur charge utile météorologique, également de systèmes de collecte de données pour la surveillance de l’environnement ainsi que de systèmes S&R (Search and Rescue) à l’appui des opérations de sauvetage humanitaire. Certaines agences (ISRO) ajoutent l’utilisation météorologique du satellite GEO à la fonction première de support des télécommunications. L’ESA utilise également sa série Meteosat à des fins de télécommunication, à savoir la distribution de données météorologiques à la communauté mondiale d’utilisateurs.

Couverture : GOES-Est (créneau à 75 ° W) fournit la principale couverture d’informations météorologiques en temps réel pour l’Amérique du Nord et du Sud et la majeure partie de l’océan Atlantique. La zone de couverture GOES-Ouest (fente à 135º W) couvre principalement l’océan Pacifique et l’Amérique du Nord. La couverture totale du système s’étend approximativement de la longitude 20° ouest à la longitude 165° est. La mission principale est assurée par les instruments primaires, l’imageur et le sondeur.History of JAXA's Earth Observation Satellite – JAXA Satellite Navigator / Space Technology Directorate IVaisseau spatial

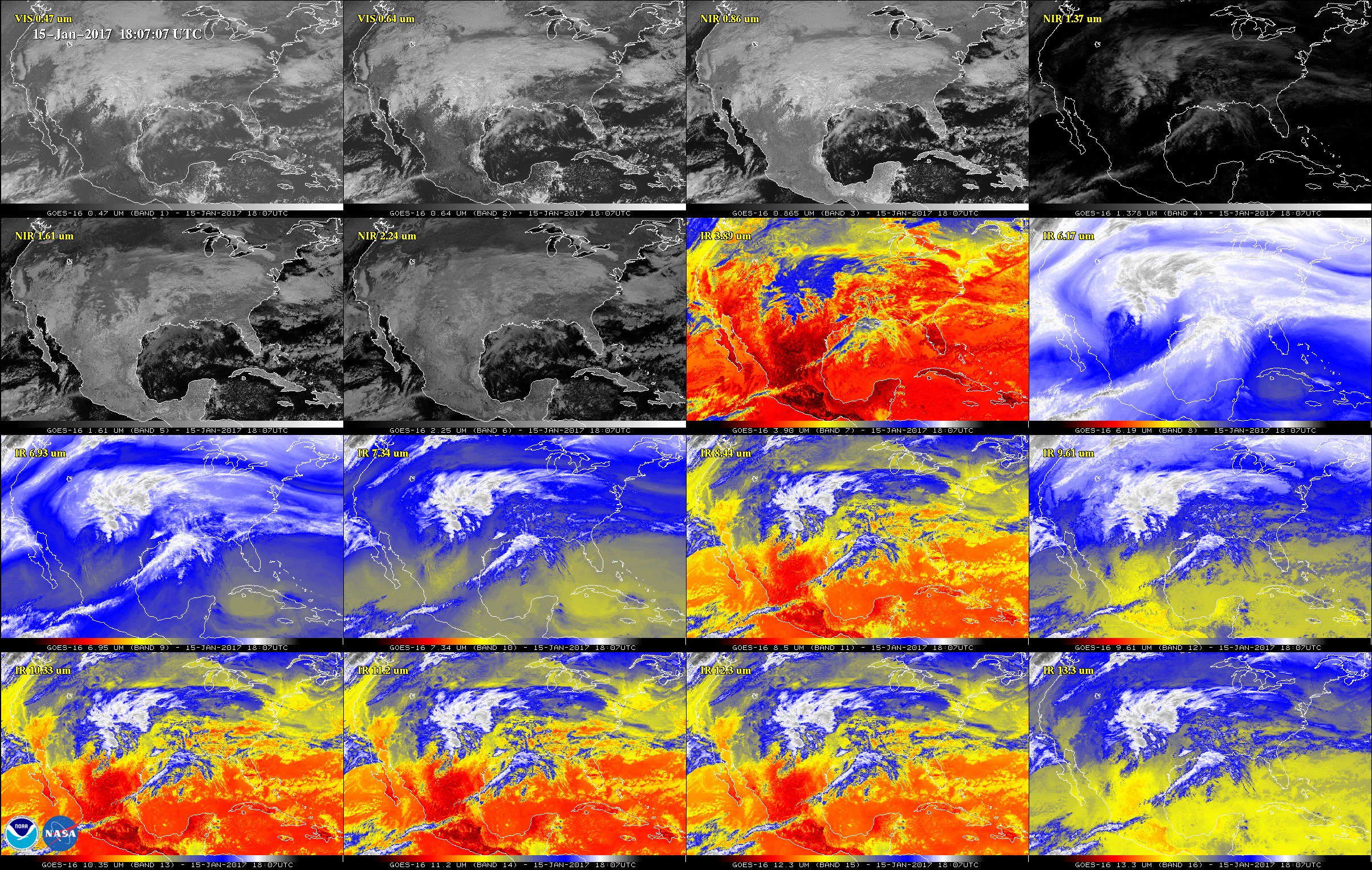

Tous les engins spatiaux GOES (à partir de GOES-I) sont de conception à trois axes stabilisés, capables de pointer en continu la ligne de visée optique des radiomètres d’imagerie et de sondage vers la Terre. GOES S/C (I à M) ont été construits et intégrés par Space Systems/Loral (SS/L) pour la NASA/GSFC ; les capteurs (imageur et sondeur) sont fournis par ITT Aerospace de Fort Wayne, IND. La NOAA est propriétaire et exploitant de tous les GOES S/C. Figure 5 : L'image en couleurs naturelles ci-dessus a été acquise à 10h00 heure locale (15h00 Temps Universel) le 16 novembre par ABI (Advanced Baseline Imager) sur GOES-16. Le satellite est exploité par la National Oceanic and Atmospheric Administration (NOAA), qui comprend le National Hurricane Center. La NASA aide à développer et à lancer la série de satellites GOES (crédit image : images de l'Observatoire de la Terre de la NASA par Joshua Stevens, utilisant l'imagerie GOES-16 avec l'aimable autorisation de la NOAA et du National Environmental Satellite, Data, and Information Service (NESDIS), données du Multiscale Ultrahigh Projet Resolution (MUR) et données Black Marble de la NASA/GSFC. Récit de Michael Carlowicz, avec interprétation scientifique de Timothy Hall, NASA Goddard Institute for Space Studies) Le S/C est de conception modulaire. Il est composé des éléments suivants : le module de propulsion, le module électronique, quatre panneaux principaux (face à la terre, au nord, au sud et anti-terre), le générateur et l’entraînement solaires, la voile et la flèche solaires et le complément de capteur. Dans sa configuration déployée, le S/C mesure environ 26,9 m de longueur totale (voile solaire au compensateur), environ 5,9 m de hauteur hors tout et 4,9 m de largeur. Le corps principal (bus) du vaisseau spatial a une taille de 2 mx 2,1 mx 2,3 m. La durée de vie de conception est de 7 ans offrant une durée de vie opérationnelle de 5 ans (min). Une capacité de maintenir le maintien en position à ±0,5º de longitude et ±0,5º de latitude est fournie.

Un panneau solaire à une seule aile (cellules au silicium) sur le S/C tourne autour de l’axe de tangage du satellite pour suivre le soleil pendant le mouvement orbital, générant un minimum de 1057 W au solstice d’été. Une voile solaire conique au sommet de la flèche de 17 m du S/C est utilisée pour équilibrer le couple causé par la pression du rayonnement solaire (un compensateur sur l’aile solaire permet un contrôle précis).Figure 4 : Illustration du vaisseau spatial GOES de 2ème génération (crédit image : NOAA)Orbite : Géostationnaire à une altitude d’environ 35 786 km au-dessus de l’équateur. Deux satellites à deux endroits différents sont exploités en parallèle. GOES-E est positionné à 75º de longitude ouest, GOES-W à 135º de longitude ouest.

Le système GOES IM exécute les fonctions de base suivantes :

• Acquisition, traitement et diffusion de données d’imagerie et de sondage

• Acquisition et diffusion de données SEM (Space Environment Monitor)

• Réception et relais des données des DCP au sol (plateformes de collecte de données)

• Relais continu de WEFAX et d’autres données aux utilisateurs

• Relais de signaux de détresse (alertes via S&RSAT) provenant de personnes, d’aéronefs ou de navires vers les stations terrestres de recherche et de sauvetage.Figure 2 : Couverture d'observation type des engins spatiaux GOES-Ouest (à gauche) et GOES-Est (à droite)La série de satellites GOES est surveillée et contrôlée par le SOCC (Satellite Operations Control Center) de NOAA/NESDIS (National Environmental Satellite, Data, and Information Service) à Suitland, MD. Une fois que les satellites ont terminé la vérification en orbite, la NOAA assume la responsabilité du commandement et du contrôle, de la réception des données, ainsi que de la génération et de la distribution des produits. La station CDA (Command and Data Acquisition) de la NOAA, située au Wallops Flight Facility de la NASA, Wallops Island, Va., prend en charge l’interface avec les deux satellites.

Description de la mission

GOES 7 était le dixième satellite de la série GOES (Geostationary Operational Environmental Satellite).

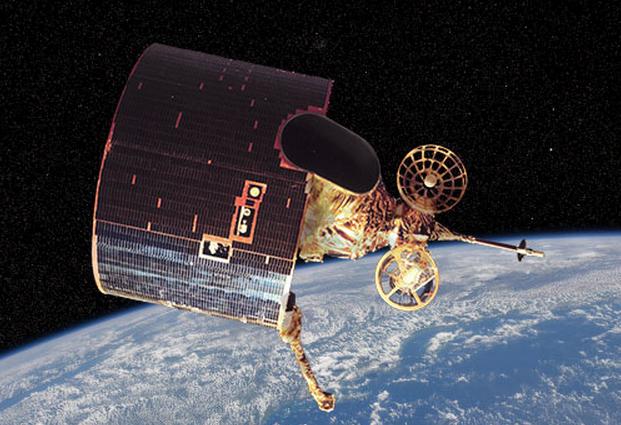

GOES 5-7 était une série de vaisseaux spatiaux géosynchrones et opérationnels développés par la NASA, exploités par la NOAA. Le vaisseau spatial stabilisé en rotation emportait

  1. un sondeur atmosphérique (VAS) radiomètre à balayage de spin visible/infrarouge (VISSR) pour fournir des données de haute qualité sur la couverture nuageuse jour/nuit, pour prendre les températures dérivées de la radiance du système Terre/atmosphère et pour déterminer la température atmosphérique et la teneur en vapeur d’eau à différents niveaux;
  2. un système de collecte et de transmission de données météorologiques pour relayer les données traitées des installations météorologiques centrales vers les stations régionales équipées d’APT (transmission automatique d’images) et pour collecter et retransmettre les données à partir de plates-formes terrestres situées à distance ;
  3. un système de surveillance de l’environnement spatial (SEM) pour mesurer les flux de protons, d’électrons et de rayons X solaires et les champs magnétiques.

Le vaisseau spatial de forme cylindrique mesurait 190,5 cm de diamètre et 230 cm de longueur, à l’exclusion d’un magnétomètre qui s’étendait sur 83 cm supplémentaires au-delà de la coque cylindrique. Les principaux éléments structurels étaient une étagère d’équipement en nid d’abeille et un tube de poussée. Le télescope VISSR était monté sur l’étagère de l’équipement et regardait la Terre à travers une ouverture spéciale sur le côté du vaisseau spatial. Une structure de support s’étendait radialement à partir du tube de poussée et était fixée aux panneaux solaires, qui formaient les parois extérieures de l’engin spatial pour fournir la principale source d’énergie électrique. Situés dans l’espace en forme d’anneau entre le tube de poussée et les panneaux solaires se trouvaient des équipements de maintien en position et de contrôle dynamique, des batteries et la plupart des équipements SEM. L’assiette et la vitesse de rotation appropriées de l’engin spatial (environ 100 tr / min) étaient maintenues par deux ensembles distincts de propulseurs à réaction montés autour de l’équateur de l’engin spatial et activés par commande au sol. Le vaisseau spatial utilisait à la fois des fréquences en bande UHF et en bande S dans son sous-système de télémétrie et de commande. Un transpondeur VHF de faible puissance a fourni la télémétrie et la commande pendant le lancement, puis a servi de sauvegarde pour le sous-système principal une fois que le vaisseau spatial avait atteint l’orbite synchrone.

Descriptif du détecteurundefinedL’ensemble de données mis en œuvre se compose de mesures SEM moyennées.

Le moniteur de particules énergétiques se composait de trois ensembles de détecteurs, chacun couvrant des régions limitées du spectre d’énergie global. Les deux premiers ensembles détecteurs surveillaient les protons dans sept gammes d’énergie entre 0,8 et 500 MeV et les particules alpha dans six gammes d’énergie allant de 4 à > 400 MeV. Il y avait aussi un canal pour la mesure des électrons dans la gamme d’énergie supérieure à 500 keV. Le troisième détecteur, High Energy Proton and Alpha Detector (HEPAD), surveillait les protons dans quatre gammes d’énergie supérieures à 370 MeV et les particules alpha dans deux gammes d’énergie supérieures à 640 MeV/nucléon. En tout, il y avait 25 canaux de données, chaque canal échantillonnant à un rythme lent d’une fois en quelques secondes ou une fois en quelques minutes.

Le moniteur à rayons X se composait de deux chambres à ions, montées derrière un mince collimateur à champ de vision rectangulaire (48 ° x 3 °) en aluminium plombé. La chambre pour la bande de longueur d’onde inférieure de 5 à 30 nanomètres a été remplie d’un mélange Xe-He avec une ouverture d’entrée en feuille de Be de 20 mil. Pour l’autre bande, 10-80 nm, le gaz était un mélange Ar-He et l’ouverture était un Be de 2 mil. Les sensibilités de seuil étaient de 10 -13 J cm -2 s -1 pour la bande de longueur d’onde inférieure et de 10 -12 J cm -2 s -1 pour la bande supérieure ; chacun avait une plage dynamique de quatre décennies.undefinedLe magnétomètre rotatif à double fluxgate, situé à quelques mètres de l’engin spatial a été conçu pour fournir les composantes orthogonales du champ magnétique : H p était parallèle à l’axe de spin qui était maintenu presque dans la direction de l’axe de la Terre, H e était dirigé vers le centre de la Terre, et H n pointé vers l’est. Le magnétomètre avait une plage de +/- 400 nT (sans saturation) et une résolution de 0,1 nT sur une plage de +/- 50 nT. La sensibilité du magnétomètre était d’environ 0,2 nT. L’instrument et son électronique ont été transportés à bord des GOES-4, -5, -6 et -7, sans changements significatifs. Depuis mai 1993, H e et H ncomposantes du champ magnétique n’ont pas pu être obtenues. Seules les données H p sont disponibles, mais avec une incertitude sur les valeurs absolues.
